183032
Codice del modello: XNH00-1-A160-BT

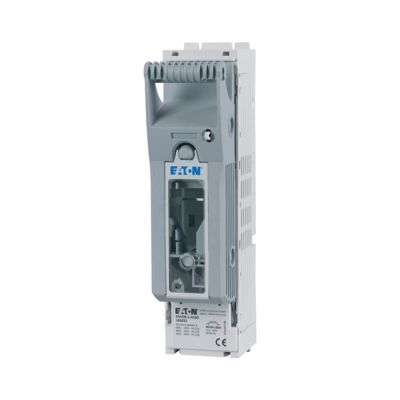

Eaton xEffect - XNH protezione del circuito. NH interruttore fusibile 1p morsetto a mantello 1,5 - 95 mm²; piastra di montaggio; NH000 e NH00

Caratteristiche prodotto
Aggiungi un campione gratuito al carrello
Desidero ricevere informazioni su questo prodotto

General specifications

Nome prodotto
Eaton xEffect XNH device for mounting plate
Sigla catalogo
183032
EAN
4015081779598
Lunghezza/profondità del prodotto
204 mm
Altezza prodotto
84 mm
Larghezza prodotto
49 mm
Peso prodotto
0.279 kg
Conformità
RoHS conform
Certificazione/i
IEC/EN 60947-3
Codice modello
XNH00-1-A160-BT

Delivery program

Tipo
Apparecchio base
Colore
Grigio
Numero di poli
Unipolare
Tipo attuatore
Impugnatura coperchio

Technical Data - Electrical

Test tensione
Sì, finestre di ispezione scorrevoli
Tensione nominale in AC
  • 400 V (AC-23B)
  • 500 V (AC-22B)
  • 690 V (AC-21B)
Tensione nominale, DC
  • 250 V DC a DC-22B
  • 440 V DC a DC-21B
Tensione nominale di esercizio (Ue), AC - max
690 V
Tensione nominale di isolamento (Ui)
800 VAC
Tensione nominale di tenuta ad impulso (Uimp)
8 kV
Corrente nominale ininterrotta (Iu)
160 A
Corrente di cortocircuito condizionale nominale (Iq)
120 kA
Corrente nominale di esercizio (Ie)
160 A
Corrente nominale di esercizio
160 A (AC-21B)
160 A (AC-22B)
160 A
160 A (AC-23B)
Corrente nominale ammissibile di breve durata (lcw)
7 kA
Resistenza al corto circuito condizionale nominale
120 kA (500 V)
100 kA (690 V)
IQ corrente nominale di corto circuito condizionata
120 kA
Classificazione frequenza
40 Hz - 60 Hz
Frequenza nominale dei contatti
40 Hz - 60 Hz
Resistenza alla corrente di fuga
CTI 600
Potenza nominale in AC-23, 400 V
0 kW
Potenza di esercizio nominale con Ac-23, 400 V
0 kW
Black-out max consentito per ponticello di collegamento fusibile - max
12 W
Tipo collegamento elettrico del circuito principale
Morsetto telaio
Altitudine operativa senza declassamento - max
2000 mm
Categoria di sovratensione
III
Grado di inquinamento
3
Direzione alimentazione in ingresso
Secondo necessità
Durata elettrica
300 operazioni

Technical Data - Mechanical

Tipo di attivazione
Attivazione manuale dipendente
Posizione attuatore
Lato anteriore
Dimensione
NH000 / Fusibile NH00
Metodo di montaggio
Guida DIN
Piastra di montaggio
Posizione di montaggio
verticale
Materiale
Poliammide
Grado di protezione
IP20 (stato operativo, XNH installato)
IP10 (coperchio maniglia aperto, XNH installato)
IP2XC (protezione contatti, XNH installato)
Grado di protezione (lato anteriore)
Altro
Tipo connessione
Morsetti a mantello
Capacità morsetti (banda in rame)
9 mm x 0,8 mm (6x) sul morsetto a mantello
Capacità morsetti (busbar in rame)
Diametro di vite a collegabile di flangia: M8
20 mm x 10 mm
Max. larghezza del capocorda di 25 mm su collegamento della flangia
Capacità morsetti (conduttore in rame)
9 mm x 0,8 mm (9x) sul morsetto a mantello
Capacità morsetti (cavo a treccia)
10 mm² - 70 mm² sul morsetto a pinza
1.5 mm² - 50 mm² sul morsetto a mantello
1.5 mm² - 95 mm² sul morsetto a mantello
Tipo di ingresso cavi
Altro
Impianto di blocco
Sì, opzionale
Adatto per fusibili
NH00
Durata meccanica
1400 operazioni

Design verification as per IEC/EN 61439 - technical data

Corrente nominale di esercizio per dissipazione specifica (In)
160 A
Dissipazione apparecchiature, dipendente da corrente
9 W
Dissipazione per polo, dipendente da corrente
3 W
Dissipazione all’80% senza fusibili
5.8 W
Dati sulla temperatura ambiente di esercizio
Intervallo temperatura ambiente: -25 °C - 70 °C
Temperatura di freccia termica
125 °C

Design verification as per IEC/EN 61439

10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
Soddisfa i requisiti della norma di prodotto.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
Soddisfa i requisiti della norma di prodotto.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
Soddisfa i requisiti della norma di prodotto.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
È responsabilità del costruttore del quadro elettrico di comando.
10.5 Protezione da folgorazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Ui = 800 V AC
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo della sovratemperatura rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico di comando. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Il dispositivo soddisfa i requisiti se si rispettano le istruzioni (IL).

Additional information

Caratteristiche
Standard sigillabile
Senza alogeni
Comportamento alla fiamma (UL)
Autoestinguente (UL 94)
Caratteristiche speciali
  • Percorsi di corrente di rame elettrolitico, argentato
  • Operazione permanente (modalità di esercizio nominale)
Adatto per
Montaggio a terra
Fissaggio frontale
