Soluções de sistema de automação de redes elétricas

Soluções de upgrade de RTU

As soluções de atualização de RTU inovadoras, flexíveis e de alto desempenho da Eaton reduzem o custo e a complexidade de substituir um sistema legado. As soluções da Eaton envolvem sua plataforma de automação de grau de subestação com cibersegurança e sistemas SMP IO-2230, que são unidades SMP IO-2230 integradas, cada uma, em um chassi que corresponde à configuração de E/S necessária.  Esses produtos SMP são reconhecidos como uma das soluções de automação mais eficientes e confiáveis no mercado. As ofertas de atualização de RTU são uma das soluções do sistema de automação de redes elétricas da Eaton.

Entre em contato comigo para falar sobre este produto
Voltar à busca
Conformidade com NERC CIP
Rede mais inteligente e segura
Preserva o cabeamento existente
Custo reduzido, complexidade e tempo de comissionamento
Inovador, transformador e de alto desempenho
Melhores capacidades da categoria

Características principais

  • Solução inovadora, flexível e de alto desempenho
  • Adapta-se facilmente a qualquer RTU, montável em rack, 3U
  • Comissionamento rápido devido à integração perfeita do SMP IO-2230 com a plataforma de automação
  • Capacidades avançadas de gerenciamento de dados operacionais e não operacionais
  • Usa protocolos abertos do setor (DNP3, mensagens do GOOSE, IEC 61850)
  • Conformidade com os requisitos NERC CIP
  • Acesso remoto seguro para manutenção
  • Capacidades de expansão com sistemas SMP IO-2230 distribuídos, unidades de E/S distribuídas e outros IEDs

Fornecendo segurança e suporte para protocolos modernos

Use a plataforma de automação SMP Gateway, a unidade SMP IO-2230 inserida em um chassi para substituir com eficiência RTUs GE D20 legadas, adicionando segurança e suporte para protocolos modernos.

Atualize sua RTU antiga com interrupção de serviço minimizada

O sistema SMP IO-2230 preserva a fiação do cabeamento de E/S legado; isso permite que o sistema seja substituído com impacto mínimo na engenharia e nas operações, enquanto oferece a melhor segurança, comunicações e gerenciamento de dados da classe. Essas soluções permitem que as redes elétricas implementem subestações mais inteligentes e seguras com tecnologia avançada e interrupções de serviço minimizadas



Especificações

Garantia de 10 anos nos sistemas SMP IO-2230

Todos os produtos SMP da Eaton são projetados para operar sem qualquer manutenção durante toda a vida útil, quando usados em condições normais. Todos os sistemas SMP IO-2230 agora vêm com uma garantia limitada de 10 anos, cujos termos são descritos na garantia de 10 anos no documento de produtos SMP, disponível na seção Recursos, em Termos e Condições e Política de Vendas.

Benefícios

Cibersegurança

  • Ajuda a atender aos requisitos NERC CIP
  • Protege o acesso remoto IED e aprimora os links de comunicação SCADA

Hardware

  • Nenhum recabeamento no campo necessário
  • Reduz significativamente custos de substituição, horas de mão de obra e o tempo de inatividade da subestação
  • Adapta-se a várias configurações usando o espaço alocado da RTU existente.  Usa dois dispositivos SMP de grau de subestação e um chassi para conexões de fiação de campo
  • Fácil expansão possibilitada pela adição de outros sistemas SMP IO-2230, unidades de SMP IO-2230 distribuídas independentes ou outros IEDs

Software

  • O sistema SMP IO-2230 usa protocolos abertos do setor: DNP3 padrão, mensagens do GOOSE e IEC 61850 em um link TCP/IP ou RS-485
  • A plataforma de automação SMP Gateway é compatível com mais de 80 protocolos para integrar outros IEDs
  • Tanto a plataforma de automação SMP Gateway quanto o sistema SMP IO-2230 usam o SMP Manager como seu aplicativo de gerenciamento, que inclui a ferramenta de configuração SMP Config, SMP Trace, SMP Stats e SMP Log.  Ambos os dispositivos SMP também usam a Ferramenta de comissionamento de interface homem-máquina.  O uso dessas ferramentas simplifica drasticamente a configuração e a integração de E/S no sistema.
  • Recursos de automação aprimorados disponíveis com as funções de automação e soft-CLP para a plataforma de automação e capacidades de micro-CLP para o sistema SMP IO-2230

Gerenciamento remoto pronto

  • Use o IED Management Suite (IMS) da Eaton para gerenciamento remoto, por exemplo, para gerenciar senhas e configurações

Os modelos disponíveis

A solução da Eaton para substituir RTUs legadas permite que as concessionárias implementem subestações mais inteligentes e seguras com tecnologia avançada e minimização de interrupções de serviço, combinando a plataforma de automação SMP Gateway, unidades de E/S distribuídas por SMP IO-2230, cada uma integrada em um chassi 3U para corresponder à funcionalidade de E/S da RTU necessária.

O sistema SMP IO-2230 está disponível como produtos padrão para vários modelos de configuração de E/S. Todos os modelos compartilham os mesmos recursos de software, limitados apenas pelas características de hardware do chassi, proporcionando redução no tempo de aprendizagem e um caminho de migração simplificado entre modelos.

Outros modelos de sistema SMP IO-2230 podem ser disponibilizados em poucas semanas.

SMP IO-2230-A

  • 32 entradas analógicas na parte traseira do sistema SMP IO-2230
  • Terminações de desconexão na frente do chassi

SMP IO-2230-S

  • 64 entradas binárias na parte traseira do sistema SMP IO-2230
  • Terminações de desconexão na frente do chassi

SMP IO-2230-K e -KR

32 saídas de controle na parte traseira do sistema SMP IO-2230

Os sistemas SMP IO-2230-K e KR podem ser configurados para as seguintes configurações:

  • 32 pares de desarmar/fechar
  • 24 pares de desarmar/fechar e 4 pares de elevar/abaixar
  • 16 pares de desarmar/fechar e 8 pares de elevar/abaixar
  • 8 pares de desarmar/fechar e 12 pares de elevar/abaixar
  • 16 pares de elevar/abaixar
  • 32 saídas de controle em formato C isoladas

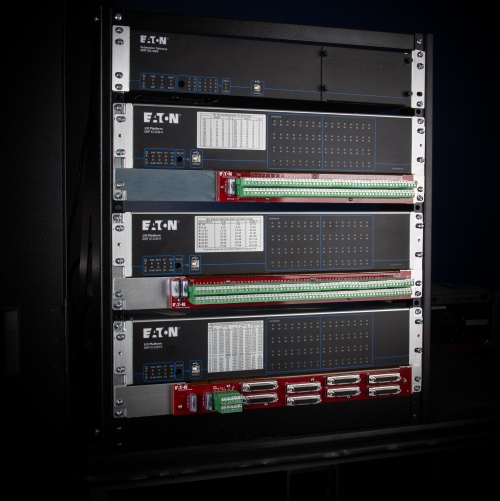

Terminações de desconexão para o modelo K e conectores DB25 para o modelo KR, ambos localizados na parte frontal do chassi (o modelo SMP IO-2230-K é mostrado no lado superior direito e o modelo SMP IO-2230-KR é mostrado abaixo).

Links para download
  • Eaton’s cybersecure, reliable and cost effective RTU upgrade solution using the SMP IO-2330 system
    Eaton’s legacy RTU replacement solution provides utilities with a cost-effective answer to upgrading legacy GE D20 I/O RTUs. Based on the utility hardened and proven Eaton’s SMP family of substation automation products, the SMP SG-42xx gateway and SMP IO-2330 units, our basic hardware agnostic replacement solution, supports most of the GE D20 RTU configurations.
    (PDF 1 MB , 26/01/2021)
  • Grid automation solutions brochure
    This brochure discusses how Eaton’s Smart Grid solutions provide utilities with the technology they need to build, transform, protect and connect their electric power system backbone.
    (PDF 2 MB , 28/09/2023)
  • KYZ pulsing using the SMP IO-2230
    This application paper, provides a practical example of the micro PLC programming in Eaton's SMP IO-2230 distributed I/O platform (external device) to achieve energy calculation from a meter using the KYZ pulsing technique. The SMP IO-2230 platform provides a micro PLC which can handle energy and/or demand calculation and send it securely to the master controller.
    (PDF 923 KB , 16/03/2020)
  • Verifying files for integrity and authenticity
    This Application note discusses how Eaton proceeds to insure software file integrity. It also provides a simple way for our customers to verify that the downloaded software is intact as per NERC CIP 13 requirement.
    (PDF 483 KB , 15/11/2021)
  • 10-Year warranty on SMP Products
    This technical reference describes Eaton's 10-year warranty on some of its SMP Products (applicable to certain SMP platforms only) which are designed to operate without any maintenance for their entire lifetime, when used under normal conditions.
    (PDF 73 KB , 01/02/2020)
